Tong Manipulator Boot TKBA-33-N
トングマニプレータ用ブーツ
トングマニプレータ用
ブーツTong Manipulator Boot TKBA-33-N
操作性、柔軟性、耐久性に優れたブーツ
トングマニプレータ用ブーツは下記に示す原子力関連研究所、事業所の施設で使用されております。その役割は放射性物質を扱うホットセル施設に設置して放射性物質等危険物のハンドリングを行う機器です。ホットセルの内部側は放射性物質を扱う空間で、遮蔽壁の外部側で作業者がトングマニプレータを操作致します。
トングマニプレータはスイベルジョイントに装着されて前後左右と円錐状の動作を可能にしております。スイベルジョイント部には間隙が必要で、この間隙の気密保持として、ブーツを使用して密閉する構造になっております。
弊社が開発した蛇腹型円錐形ブーツは従来品ブーツとの互換性を維持しながら、弊社の独自設計と独自製造方式にて、操作性、柔軟性があり、耐久性に優れた製品です。
（関連特許取得済）

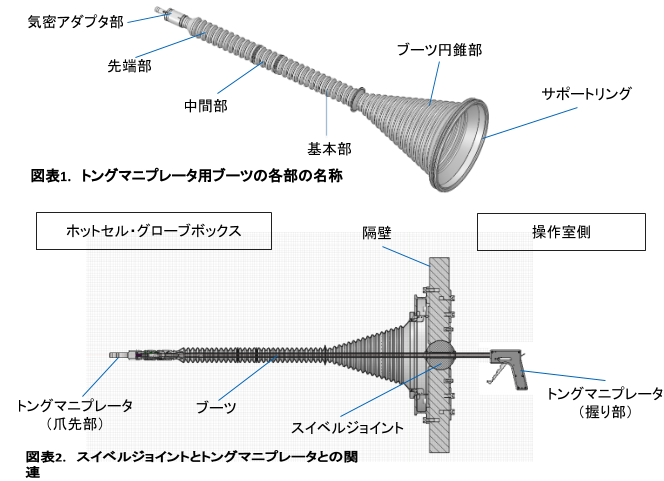

外観図
特長
- 1/ 材質は軟質塩化ビニール製で収縮抵抗が小さく、作業性が良い。
- 2/ 材質は柔軟性に優れているため、耐久性があります。
- 3/ ブーツはエンクロージャリングにて固定されます。
- 4/ トングマニプレータの長さに応じて、ブーツ長さを選定できます。
主な用途
- 原子力関連施設・再処理施設での放射性物質の遠隔操作
- ホットセル・グローブボックス内での試料・危険物の遠隔操作
- 放射性物質・危険化学物質を取り扱う研究・分析施設での遠隔作業
仕様
| 従来ブーツとの互換性比較表 | ||
|---|---|---|
| 〈R・K社製型式〉 | 〈高橋工業型式〉 | 〈高橋工業の部品構成〉 |
| SV33-25 | TKBA33-25 | 基本部、先端部 |
| SV33-30 | TKBA33-30 | 基本部、先端部、中間部1個 |
| SV33-35 | TKBA33-35 | 基本部、先端部、中間部2個 |
| SV33-40 | TKBA33-40 | 基本部、先端部、中間部3個 |
| SV33-45 | TKBA33-45 | 基本部、先端部、中間部4個 |
| SV33-50 | TKBA33-50 | 基本部、先端部、中間部5個 |
| ブーツ | 塩化ビニール仕様、厚み：1mm、色：透明 | |
| 気密アダプタ部結合 | Oリングとホースバンドにて連結 | |
| サポートリング部結合 | ブーツとの連結にOリング外れ防止 | |
| サポートリング | ポリエチレン仕様 | |
| セルリング部 | 基本寸法はR・K社製に同じ （従来のホットセルに使用出来る） |
|
| 気密性 | |
|---|---|
| 気密テスト | 漏れなきこと：0.002MPa加圧して、水中漏れテスト |
| 材料強度 | |
|---|---|
| 塩化ビニール仕様 | |
| 一般環境下 | 引張伸び試験（200％以上）、引張強度試験（4N/mm2）、硬度JIS K6253（55～65） |
| γ線照射後の強度（1Mrad照射） | 引張伸び試験（200％以上）、引張強度試験（4N/mm2）、硬度JIS K6253（55～65） |
| ポリエチレン仕様 | |
| 一般環境下 | 引張伸び試験（100％以上）、引張強度試験（7N/mm2）、硬度JIS K6253（90～100） |
| γ線照射後の強度（1Mrad照射） | 引張伸び試験（100％以上）、引張強度試験（7N/mm2）、硬度JIS K6253（90～100） |
| 使用雰囲気温度・湿度 | |
|---|---|
| 使用雰囲気温度・湿度 | 温度：－5℃～60℃ 湿度：90％以下 |
※本製品は、改良等の為、予告なく仕様の変更をする事がありますので予めご了承願います。
取扱施設
- 原子力関連研究所施設、再処理工場分析ライン施設、再処理工場化学処理施設
- 照射燃料試験施設照射材料試験室、核燃料処理プラントセルライン施設、医療用ＲＩ製造セルライン施設
- リサイクル試験施設、核燃料サイクル施設のホットセル化学分析ライン施設、理化学分析研究施設
- 物性科学分析研究施設、放射性物質取扱施設のグローブボックスに取付て使用する施設
- その他放射性物質などの危険物を遠隔にて操作する施設
