安全防護シート ゾーン・セイバー Safety Screen Sheet
“ZONE SAVER”

本装置は、電力関係の発電所・電力所・開閉所・変電所・総合制御所等に設置されている配電盤、監視盤、操作盤、制御盤等の点検作業、改造作業、通電中における隣接盤との安全区画を明確に視認させる目的で開発された装置(安全防護シート)です。

↓詳しくはコチラよりご確認ください。

安全防護シート「ゾーン・セイバー」安全管理へのご提案
安全防護シート「ゾーン・セイバー」製品取付け説明

特長

  1. 1/ ワンタッチ操作で色別区画表示可能。
  2. 2/ スクロール機能で任意の位置に停止可能。
  3. 3/ 優れた防炎性。(消防法施行令4条の3に適合)
  4. 4/ 優れた帯電防止性能。(表面固有抵抗値106Ω)
  5. 5/ スクリーンに表示する文字は〔通電中〕〔点検中〕〔使用中〕〔充電中〕〔無記入〕

※ その他の文字については別途見積とさせて頂きます。

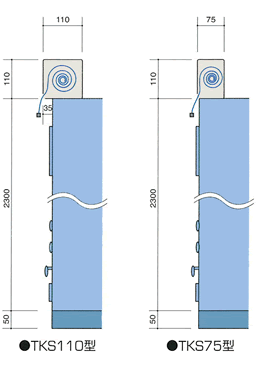

寸法図

色別区画表示用安全防護シート

盤 幅 110型仕様 75型仕様
350盤 TKS110- 350 TKS75- 350
500盤 TKS110- 500 TKS75- 500
600盤 TKS110- 600 TKS75- 600
700盤 TKS110- 700 TKS75- 700
800盤 TKS110- 800 TKS75- 800
900盤 TKS110- 900 TKS75- 900
1000盤 TKS110-1000 TKS75- 1000

※仕様については上記寸法図にてご確認ください。

色別区画表示用安全防護シート取付工事不要

盤 幅 110N型仕様 75N型仕様
350盤 TKS110N- 350 TKS75N- 350
500盤 TKS110N- 500 TKS75N- 500
600盤 TKS110N- 600 TKS75N- 600
700盤 TKS110N- 700 TKS75N- 700
800盤 TKS110N- 800 TKS75N- 800
900盤 TKS110N- 900 TKS75N- 900
1000盤 TKS110N-1000 TKS75N- 1000

※仕様については上記寸法図にてご確認ください。

共通カラーバリエーション

※Rタイプ以外はオプションとなります。表示文字はすべて「赤蛍光色」となります。

取扱説明

  • ・スクリーンの引き出し方法
    ウエイトバー中央のU字型ワイヤーにフック棒(オプション)をかけて下方に引くと、ウェイトバーとスクリーンが引き出せます。手の届く位置まで引き下げ、フック棒を外してから垂直にゆっくりとチャンネルベースまで引き下げ、オートロックされたことを確認し固定します。
  • ・スクリーンの巻き上げ方法
    チャンネルベースよりウェイトバーを外し、少し下方に引き上げるとオートロックが外れ自動的に巻き上げます。その時、手を放さず垂直にゆっくり巻き上げて下さい。
    手放し巻き上げや斜め操作は巻きズレを起こし、故障の原因となりますのでご注意下さい。

※改良等の為、予告なく仕様の変更をする事がありますので予めご了承願います。

安全管理へのご提案

非常によく似た番号が存在し、ユニット間違いを起こしていませんか?

共用機の盤でも、号機色の安全防護シートで養生しておけば作業時間短縮はもちろん号機間違い等の人為的ミスや事故防止が未然に図れ、安全かつ敏速な定検作業・修繕作業体制を取る事ができ大幅な作業時間の短縮やコスト削減につながります。
制御盤の安全管理に不可欠な安全防護シート『ゾーン・セイバー』をご提案致します。

問題点

  • ・その都度、養生材の取り付けや、撤去作業が発生し過大な時間が取られている。
  • ・養生材搬入・搬出・取り付け・撤去作業時に、感電事故や地絡・短絡事故が発生する。
  • ・中央制御室・継電器室等の盤は、列盤で設置されているものが殆どであり、各ユニット系統の分類は盤内に入ると非常に判りにくく、ユニット・系統間違いが発生しやすい構造となっています。
    また、共用号機においては、各号機別に端子台等をブロック化し、配列されているにもかかわらず、具体的表示がなされていない為、ユニット間違いによるトラブルが発生する可能性が非常に高い構造となっています。

現状

各定検・修繕工事において、盤内作業は頻繁に発生します。その際、次のような作業が事前作業として必要となります。

  • 盤内通路養生作業

  • 盤内作業箇所養生作業

  • 盤表面パネル養生作業

取付後

盤面・盤内に安全防護シートを恒設化し、盤面・盤内養生作業を行うと共に、シートを識別しユニット間違い等の未然事故防止対策を施す事が出来ます。

  • 盤内作業箇所安全防護シート装着

  • 盤内作業箇所安全防護シート装着

  • 盤パネル面安全防護シート装着

製品取付け説明

製品特徴
作業対象以外の配電盤を明確に区画表示出来る為、「誤認」 「錯覚」 誤操作防止の安全を確保する事が出来ます。

使用場所
原子力発電所・変電所・発電所・変換所・電力所・開閉所・制御所・電力センター・技術センター

操作盤・制御盤・監視盤の上部に取り付けてある名称板取付板/NP.BDと交換で取付ける事が出来ます。

  既存の名称板/NP.BDを取り外す   ゾーン・セイバーを取付ける
安全防護シート取付図
  • 名称板取付板/NP.BD製品の寸法は、日本電機工業会電力規格で定めている寸法です。取付け穴も同一
    寸法ですので、簡単に交換する事が出来ます。

  • 名称板/NP,BD取付面

  • ゾーン・セイバー取付面

  • 名称板前面の取付穴

  • ゾーン・セイバー前面の取付穴

  • ゾーン・セイバーボックス内には、ロールスクリーン(静電防止/防炎)のシートが内蔵されており、
    ロールスクリーンを引き下げる事により隣接盤との点検・通電ゾーンを区画表示視認する事が出来ます。
  • シートの特徴
    ・簡単な操作で、シートをフック棒(オプション)で引出し、スムーズに巻取る事が出来ます。
    ・スクロール機能で任意の位置に、シートを停止出来ます。
    ・シートの透明度が高いので計器・表示灯等を確実に確認する事が出来ます。
    ・帯電防止性能(表面固有抵抗106Ω)
    ・防炎性能(消防法施行令4条の3)に適合しています。

取付状態の図
